Система обогощения CO2



Датчик СО₂ DB-RCO₂ устанавливается в помещении и подключается к РЕГУЛЯТОРУ DB-R/1.

На РЕГУЛЯТОРЕ DB-R/1 устанавливается уровень СО₂(в десятых долях ppm), который необходимо поддерживать в помещении.

Когда содержание в воздухе CO₂, измеряемое ДАТЧИКОМ DB-RCO2, опускается ниже уровня, установленного на РЕГУЛЯТОРЕ DB-R/1, происходит автоматическое открытие заслонки УСТРОЙСТВА ПОДАЧИ СО₂, и продукты сгорания поступают к отверстию забора воздуха агрегата.

Продукты сгорания, состоящие в основном из СО₂, поступают в теплогенератор и смешиваются с обрабатываемым воздухом, который затем подаётся в обогреваемое помещение посредством системы распределения тёплого воздуха.

Когда содержание СО₂, измеряемое ДАТЧИКОМ DB-RCO₂, достигает уровня, установленного на РЕГУЛЯТОРЕ DB-R/1, происходит автоматическое закрытие заслонки УСТРОЙСТВА ПОДАЧИ СО₂, и продукты сгорания выводятся наружу через дымоход воздухонагревателя.

Данная система позволяет обогащать воздух теплицы CO₂ без каких-либо дополнительных затрат на его производство, используя энергию технологии отопления газовыми воздухонагревателями.

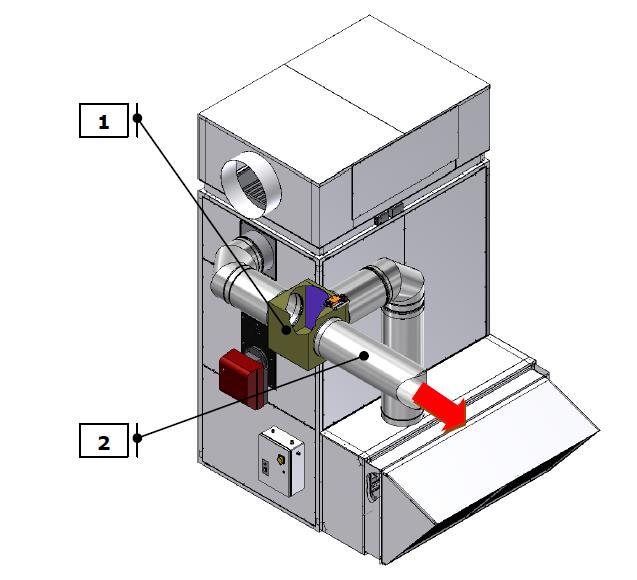

Положение заслонки УСТРОЙСТВА ПОДАЧИ СО₂ при отсутствии необходимости
обогащения CO₂.

В данном случае заслонка находится в положении, при котором продукты сгорания
выводятся наружу через дымоход.

1. УСТРОЙСТВО ПОДАЧИ СО₂ c заслонкой и приводом управления.
2. Дымоход для вывода продуктов сгорания.

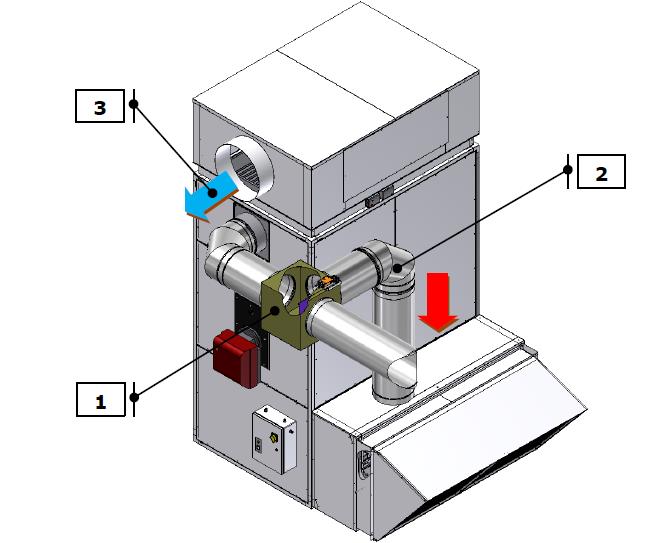

Положение заслонки УСТРОЙСТВА ПОДАЧИ СО₂ в случае необходимости обогащения CO₂.

Заслонка находится в положении, при котором продукты сгорания направляются к отверстию забора воздуха, а затем поступают в помещение с тёплым воздухом, подаваемым воздухонагревателем.

1. УСТРОЙСТВО ПОДАЧИ СО₂ c заслонкой и приводом управления.
2. Дымоход для подачи продуктов сгорания к отверстию забора воздуха.
3. Подача тёплого воздуха, смешанного с CO₂, который содержится в продуктах сгорания.

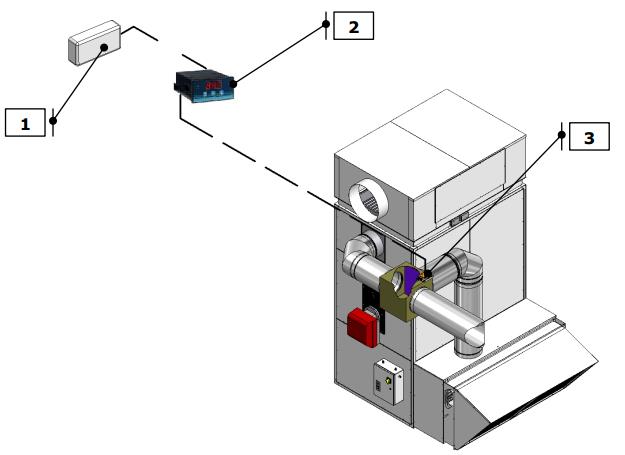

Подключение ОДНОГО воздухонагревателя к СИСТЕМЕ КОНТРОЛЯ СОДЕРЖАНИЯ И ПОДАЧИ СО₂:

В данном случае один РЕГУЛЯТОР и один ДАТЧИК управляют автоматикой системы подачи СО₂ одного воздухонагревателя.

1. ДАТЧИК DB-RCO₂
2. РЕГУЛЯТОР DB-R/1
3. Сервопривод ON-OFF заслонки устройства подачи СО₂.

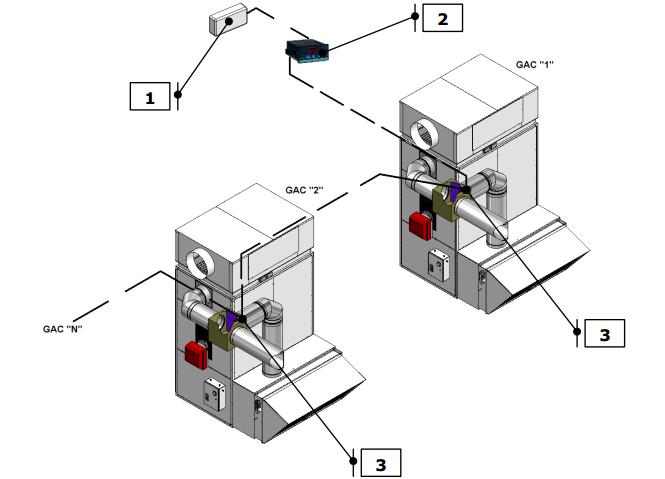

Подключение НЕСКОЛЬКИХ воздухонагревателей к СИСТЕМЕ КОНТРОЛЯ СОДЕРЖАНИЯ И ПОДАЧИ СО₂:

В данном случае один РЕГУЛЯТОР и один ДАТЧИК управляют автоматикой системы подачи СО₂ нескольких воздухонагревателей.

1. ДАТЧИК DB-RCO₂
2. РЕГУЛЯТОР DB-R/1
3. Сервопривод ON-OFF заслонки устройства подачи СО₂.
