АВТОМАТИЗАЦИЯ ПОЛИВА ВАШЕЙ ТЕПЛИЦЫ


 Как автоматизировать полив растений в теплице?

С легкостью собрать автоматизированную систему полива Вашей теплицы можно с помощью комплектующих, представленных в нашем интернет магазине


Также вы можете ознакомиться с уже готовыми решениями для капельного полива в теплице.


Рассмотрим стандартную теплицу, длиной 6 метров.


Планируемое разделение теплицы - три ряда.

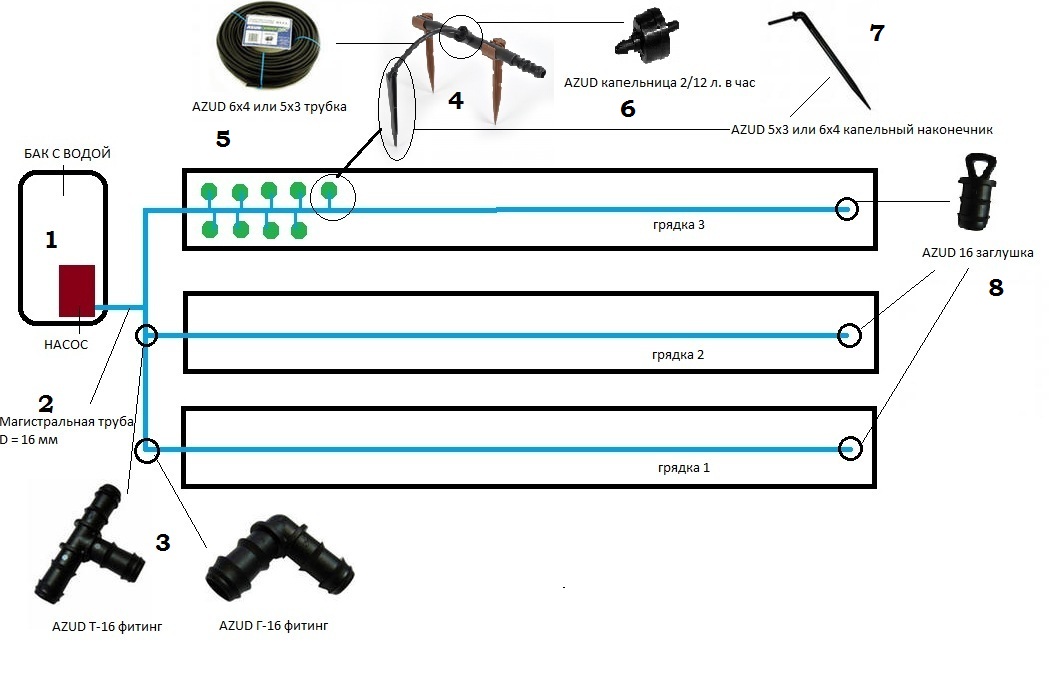

В схеме на рис.1 представлена схематически грядками №1,2 и 3.


Предположим, на грядку №2 и №3 вы посадили помидоры, а на грядку №1 -  огурцы.


Расстояние между растениями 40 см., возьмем это среднее расстояние для упрощения расчетов.




 Приступим к сборке :


1. Для начала вам требуется установить емкость, откуда будет осуществляться забор воды для полива (№1 на  рис. 1). Баки различной емкости вы можете приобрести в магазинах или на рынке.


2. Для осуществления полива Вам потребуется погружной насос, который вы установите в бак с водой. Для поставленных задач подойдет, например  Погружной насос


 рис 1.







3. К насосу подсоединяем магистральную трубу диаметром 16 мм. - AZUD труба 16 (№2 на рисунке 1).

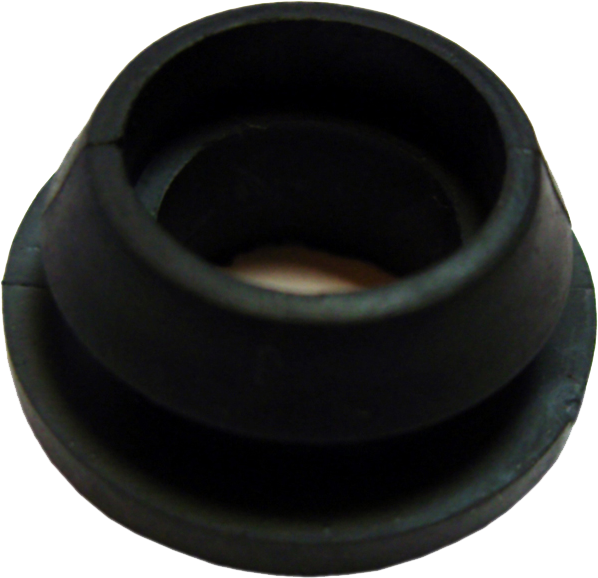

Вывести трубу из емкости вы можете двумя способами - через верхнее отверстие в баке (мощность насоса позволяет), или просверлить в баке дырку диаметром 16 мм., затем вставить туда AZUD уплотнитель 16 (уплотнитель позволяет «врезать» любой AZUD 16 фитинг в любую емкость с толщиной стенки не более 4 мм.)  (рис 2)  Через который пропустить AZUD труба 16 (№2 на рисунке 1)


4. С помощью фитингов AZUD T-16 и AZUD Г-16 (№3 на рисунке 1) разводим магистральную трубу AZUD труба 16  на три грядки, и протягиваем до конца каждой грядки. На конце магистральной трубы устанавливаем AZUD 16 заглушка (№8 на рисунке 1)


 рис 2.





5. Теперь необходимо организовать капельный полив под каждый куст посаженной культуры с помощью отводок от магистральной трубы AZUD труба 16:


5.1. В магистральной трубе с помощью AZUD пробойник проделываем дырки под AZUD капельницы 2 л, AZUD капельницы 12 л. или под регулируемую капельницу. (№6 на рисунке 1) (тип капельницы необходимо подобрать под культуру индивидуально). Например, посадив на грядку номер 1 - огурцы вы одеваете капельницу с поливом поменьше - 8 л. в час, на грядке номер 2 где вы посадили помидоры - капельницу 12 л. в час.

5.2. Выбранную капельницу втыкаете в магистральную трубу, там где сделали дырку пробойником (№4 на рисунке 1) и от нее с помощью трубки поменьше, например AZUD 6х4 отводите на расстояние до растения.

5.3. На конец трубки устанавливаете Капельный наконечник (№7 на рисунке 1) который втыкаете в землю рядом с растением.


Система практически готова!


Единственное, что остается сделать - это установить насос на таймер. С помощью таймера включения и выключения подачи электричества вы регулируете работу насоса.  Например, задав включение насоса в 10.00 утра и выключение в 10.30, через капельницу 2 л./в час каждое растение получит по 1 л. воды. По мере роста растения Вы можете регулировать количество полива путем увеличения продолжительности работы насоса или регулировкой капельниц.


Таймер вы также можете приобрести в нашем магазине Электронный таймер или Механический таймер.





С какими сложностями вы можете столкнуться?

Вопрос: Часто бывает, что сделана лишняя дырка в магистральной трубе. Как с этим быть?


Ответ:   Ее легко закрыть AZUD микрозаглушка просто вставив в сделанное отверстие.


Вопрос: Как закреплять магистральную трубу?


Ответ: Для это есть в продаже Держатель для трубы D=16, который втыкается в землю и служит опорой для магистральной трубы.


 Расчет стоимости полива


Рассчитаем  стоимость  автополива теплицы


Магистральная труба  AZUD труба 16


Три грядки по 6 метров. Плюс разводка на грядки - 2 метра. Плюс дотянуть с бака до разводки, возьмет 2 метра.


Итого - 10 метров по 40 руб. = 400 руб.


Фитинги:


AZUD T-16 - 1 шт.  - 34 руб.


AZUD Г-16 - 2 шт. - 34х2= 68 руб.


Капельницы.


6 метров делим а расстояние между растениями  - 600 см/40см=15 шт.


Всего грядки 3. Итого - 15х3=45 шт.


Стоимость капельницы - 19 руб. Получаем 45х19= 855 руб.


Капельный наконечник


Столько же сколько и капельниц - 45 шт.


Стоимость капельного наконечника 17 руб.


Получаем 17рубх45шт = 765 руб.


Трубка для отвода с магистральной трубы до растения


Возьмем с запасом по 20 см до каждого растения.


Получаем 45 шт.х20см = 900 см. Т.е. 9 метров.


Итого 9м х 34 руб.= 306 руб.


Заглушка.


3шт.х 11 руб. = 33 рубля.


Держатель для трубы


Расстояние через которое надо устанавливать примерно 1 м.


Рассчитываем - 10метров х 13 руб. = 130 руб.


Пробойник


1 шт - 42 руб.


Таймер


1 шт. - 235 руб.


Подсчитываем:


400 + 34 + 68 + 855 + 765 + 306 + 33 + 130 + 42 + 235 = 2869 руб. для теплицы 6 метров.


Если у вас нет насоса, то вы можете также приобрести его у нас Насос погружной


Приобретя один раз систему автоматического полива теплицы - Вы на несколько лет забудете что такое каждодневный ручной полив, не будете тратить свое время на лишнюю работу. Лучше его потратить на созерцание и ухаживание за Вашими любимцами. Все что от Вас требуется - это настраивать таймер на нужное количество времени полива.

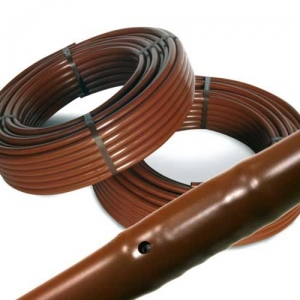

Капельный полива на основе капельной линии интегрированной в трубу.


Если вам нужна не полностью автоматизированная система полива. Или же у вас в теплице одна культура, или культуры требующие одинаковые порции полива. То вы можете выбрать трубу уже с встроенными капельницами.


Например - Капельная линия с встроенными капельницами 2л/ч. через 50 см.


Или Капельная линия с встроенными капельницами 2л./ч через 30 см.

Протянув по земле вдоль растений. Вы обеспечите дозированный полив каждого куста.

Вам остается выбрать растояние между капельницами - 30 см или 50 см. Это в зависимости от посадки ваших растений.


Между рядами линию соединяем обычной  магистральной трубой AZUD труба 16 с помощью фитингов.


Как и в предыдущей системе, доводим до бака. В котором насос, подключенный к таймеру, обеспечивает полив по заданному режиму.


С помощью AZUD 16 кран вы можете перекрывать подачу воды на различные участки.


Это удобно если вам требуется что-то поливать 1 раз в неделю. А другие культуры 3 раза в неделю. Просто перекрыв кран вы закроете подачу воды на определенном участке теплицы. Так вы можете вручную регулировать переодичность полива некоторых участков.





Также капельную линию удобно использовать непосредственно на участке. Просто разместив линию вдоль грядок.
