Коммерческое предложение на фермерскую теплицу 1 Га

Коммерческое предложение на поставку конструкций, инженерного и технологического оборудования для строительства тепличного комплекса площадью 1 га (9.600 м²)

Проектирование, шеф-монтаж и ввод оборудования в эксплуатацию осуществляются нашими специалистами с привлечением, в случае необходимости, специалистов фирм-производителей оборудования.
Предлагаемые к поставке тепличные конструкции изготовлены из стальных оцинкованных профилей и гальванизированных труб, и собираются на месте с помощью болтовых соединений без каких бы то ни было сварочных работ, образуя очень жесткий и прочный каркас. Все это позволяет осуществлять монтаж теплиц в сжатые сроки, в любых условиях и без привлечения квалифицированного персонала.

МОДЕЛЬ 960

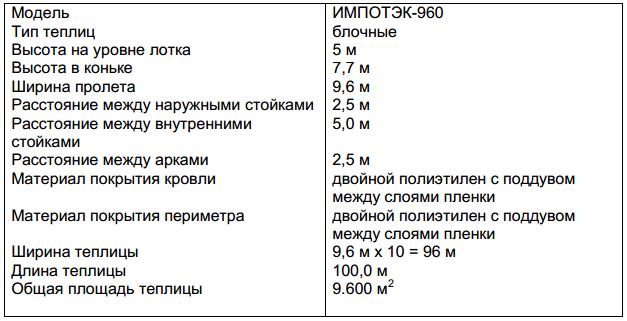

СПЕЦИФИКАЦИЯ ПРОЕКТА

ТЕПЛИЦА МОДЕЛИ 960

ОПИСАНИЕ КОНСТРУКЦИИ

НАГРУЗКИ НА КОНСТРУКЦИЮ ФЕРМЕРСКОЙ ТЕПЛИЦЫ

Ветровая 130 км/час
На шпалеру 37 кг/м2
Снеговая 48 кг/м2
Запас нагрузки 1,25

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФЕРМЕРСКОЙ ТЕПЛИЦЫ

Все детали конструкции полностью обработаны с помощью горячего цинкования по способу Sendzimir, Z-275 г/м² и Z-450 г/м².
Все стальные конструкции теплицы произведены в соответствии со спецификациями Испанских норм UNE 36.130/91.
На все оборудование предоставляется однолетняя гарантия против производственных дефектов.

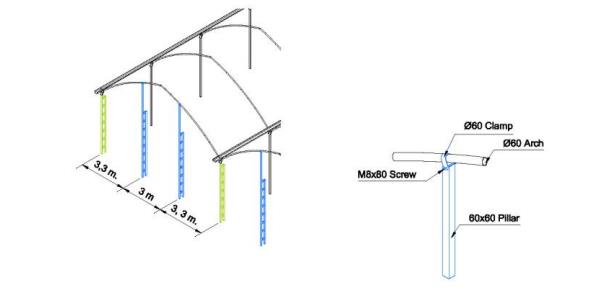

СТОЙКИ И КАПИТЕЛИ (ПОДДЕРЖКА ЛОТКОВ) ФЕРМРЕРСКОЙ ТЕПЛИЦЫ

Стойки имеют сечение 80*60*2 мм и оцинкованы с помощью горячего цинкования непрерывного процесса, что гарантирует более высокую устойчивость к коррозии.
Каждая стойка имеет пластиковую крышку, защищающую стойку от проникновения влаги внутрь ее.
Стойки размещаются с шагом 2,5 м по периметру теплицы и 5 м внутри теплицы.
Капители имеют специально разработанную моноблочную структуру, которая позволяет регулировать высоту теплицы сверху, что является большим преимуществом на ровных площадках, потому что мы можем организовать требуемый уклон кровли с помощью капителей, а не за счет планировки земли.
Регулируемые капители также помогают минимизировать неудобства, вызываемые участками с большим уклоном.
Прочность капителей гарантирует оптимальную связь между основными частями теплицы (стойки-арки-затяжки-лотки).

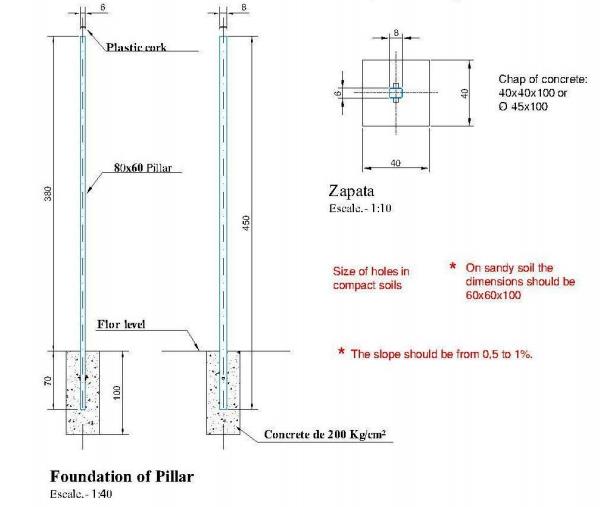

ФУНДАМЕНТЫ ФЕРМЕРСКОЙ ТЕПЛИЦЫ

Для каждой стойки требуется пробурить яму.
Размер каждой ямы должен быть минимум 350 мм в диаметре и 800-1000 мм глубиной.
Стойка погружается в яму примерно на 700 мм.
Бетон должен соответствовать спецификациям производителя тепличной конструкции.

В настоящем проекте будут использоваться стойки размером 80*60*2*5000 мм

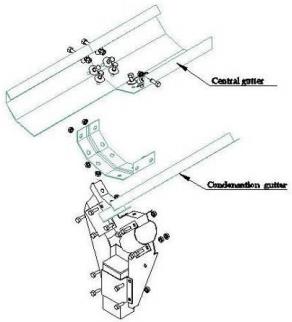

ЛОТКИ ФЕРМЕРСКОЙ ТЕПЛИЦЫ

Лотки изготавливаются из оцинкованного стального листа толщиной 2 мм и являются очень широкими. Эти лотки способны очень быстро собирать и отводить конденсат.
Преимуществом широких лотков является то, что они увеличивают прочность всей конструкции, способны собирать и отводить больший объем ливневых вод, а также облегчают монтаж тепличных конструкций.
Теплица будет иметь уклон в одну или две стороны (пока не определено). Трубы для отвода ливневых вод будут иметь диаметр 150 мм.
Вторичный лоток ниже основного для лучшего отвода конденсата.

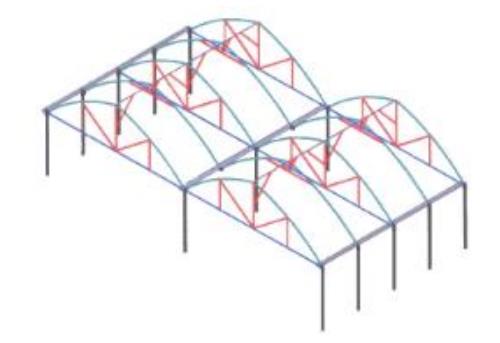

АРКИ И ЗАТЯЖКИ ФЕРМЕРСКОЙ ТЕПЛИЦЫ

Арки размещаются с шагом 2.5 м и изготавливаются из трубы Ø60*1.5 мм.
Затяжки размещаются через каждые 5 м и изготавливаются из трубы Ø45*1.5 мм.
7 связей от затяжки к арке из трубы Ø32*1.5 мм, 2 связи от арки с стойке из трубы Ø32*1.5 мм и V-образный лонжерон из трубы Ø32*1.5 мм в обеих внешних секциях теплицы.
5 связей от затяжки к арке из трубы Ø32*1.5 мм и V-образный лонжерон из трубы Ø32*1.5 мм в центральных секциях.

ТОРЦЫ

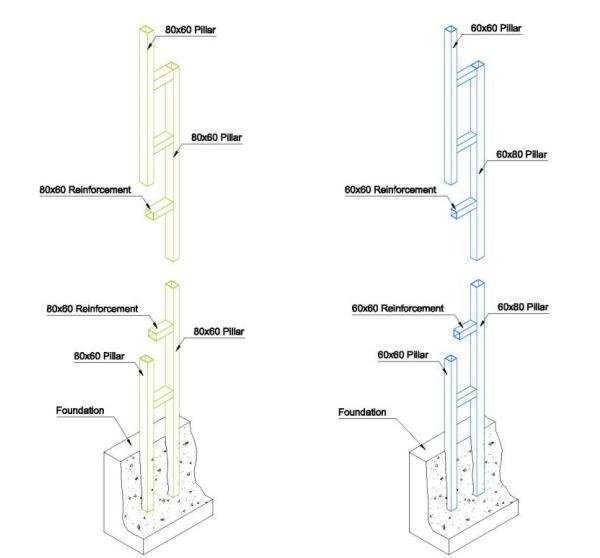

УСИЛЕННЫЕ ТОРЦЫ. Все стойки в торцах имеют форму “H” и изготавливаются из труб прямоугольного сечения 80*60*3 мм и 60*60*3 мм (см. рис. ниже).
2 связи от торцевой стойки до третьей стойки из трубы Ø60*1.5 мм.
2 связи из трубы Ø32*1.5 мм от первой до второй арки.
2 лонжерона из трубы Ø32*1.5 мм от торцевой стойки до второй арки.
2 связи 60*60 мм, размещаемые в каждом углу теплицы.

Такая система обеспечивает превосходный результат при выращивании таких культур как томаты, огурец, перец.

КРЕСТОВЫЕ СВЯЗИ

Кроме всех стяжек, на центральных линиях стоек размещаются крестовые связи из трубы Ø32*1.5 мм. Эти крестовые стяжки размещаются в начале и в конце теплицы, а также через каждые 50 м внутри нее (всего четыре крестовые связи в каждой внутренней линии стоек).

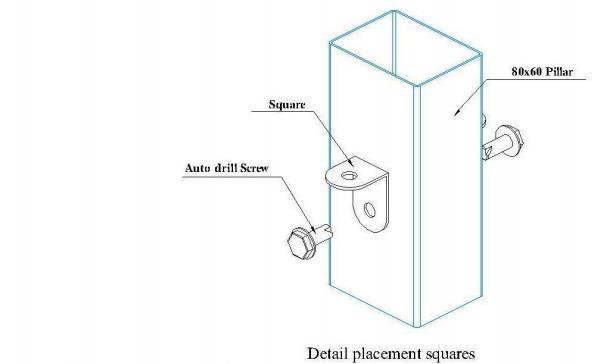

ШУРУПЫ, БОЛТЫ И ГАЙКИ

Все болты и гайки соответствуют уровню качества 8.8 и производятся в соответствии со стандартом DIN 267 и имеют специальное бихромовое покрытие.
Специальные гайки со стопорными шайбами помогают легче и быстрее собрать теплицу.
Специальные предохранительные гайки для крепления отдельных деталей к конструкциям.

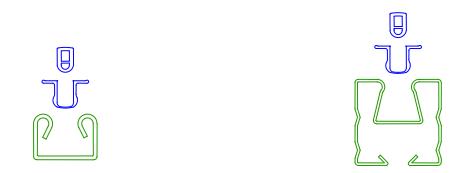

СИСТЕМА ФИКСАЦИИ ПЛЕНКИ

ПВХ клипса устойчивая к УФ (состоит из двух частей).
Стальные оцинкованные профили Agrosistemas на лотках.
Профили на боковых стенах, торцах и кровле теплицы.

Эксклюзивная система фиксации пленки разрабатывалась в течение 20 лет.
Эта система превосходно работает как в мягком, так и в резко континентальном климате, где наблюдается большая разница между дневной и ночной температурой. Фиксация пленки происходит очень легко и быстро, обеспечивая надежное крепление пленки на теплице без повреждения самой пленки.

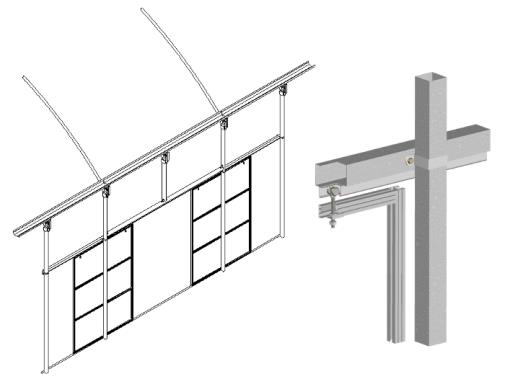

ДВЕРИ

Одни сдвижные ворота в соединительном коридоре теплицы для прохода в производственное отделение, ширина 3 м и высота 3 м, изготовлены из стальных оцинкованных профилей и покрыты поликарбонатными листами.
Ворота оборудованы ленточными щетками для обеспечения герметичности закрывания.

КРОВЕЛЬНАЯ ВЕНТИЛЯЦИЯ

10 одинарных кровельных форточек шириной 2 м (1/4 арки) на всю длину секций 100 метров.
Размещение вентиляционных отверстий и длина зубчатых реек обеспечивает максимальное открытие, отличную вентиляцию и удаление конденсата.
Зубчатые рейки Ridder длиной 1,45 м и толщиной стенки 2 мм (максимальная вентиляция).
Максимальное открытие - 1,80 м.
Самосмазывающиеся шестерни Ridder.
Приводной вал из трубы Ø32*2 мм.
10 редукторов Ridder для трехфазных двигателей с двойным концевым выключателем.
1 электрический щиток для каждого двигателя.
Анти-москитная сетка 9*6 для защиты вентиляционных отверстий.

ПОКРЫТИЕ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ И ГРУНТА

ПОКРЫТИЕ КРОВЛИ, ТОРЦОВ И БОКОВЫХ СТЕН

Двойная, задерживающая инфракрасное излучение, с высоким рассеивающим эффектом, многослойная пленка. Срок службы - не менее 48 месяцев. Толщина наружной пленки - 200 мк, внутренней пленки - 150 мк с анти-конденсатной обработкой.

Применение и преимущества

Пленка толщиной 200 мк производится по технологии трехслойной коэкструзии. В каждом слое имеются УФ-стабилизаторы на основе добавок HALLS, защищающие пленку от разрушительного действия солнечного света. Трехслойная технология оптимизирует механические и оптические свойства пленки. Состав внешнего слоя с меньшим содержанием EVA ограничивает осаждение пыли. Средний слой с высоким содержанием ко-полимера EVA придает пленке высокую эластичность, термоудерживающую способность и прозрачность. Внутренний слой придает пленке термические свойства и может содержать анти-конденсатные добавки. Оптимальные механические и оптические свойства пленки, ее высокая устойчивость к погодным условиям и химическим продуктам позволяет ей служить в течение 3 сезонов в Альмерии (145 Килолюксов) и 4 сезонов во Франции (115 Килолюксов).

Описание продукции

Ширина – до 13 метров, длина – по потребности (до 1000 кг). Пленка наматывается на картонный сердечник диаметром 76 мм, каждый рулон заворачивается в зеленую ПЭ пленку и имеет водостойкую этикетку (для очень больших рулонов используются сердечники из ПВХ или металла). Пленка производится в соответствии с испанским стандартом UNE-53328 и сертификатом AENOR.

Для защиты вентиляционных отверстий от проникновения насекомых-вредителей используется анти-москитная сетка 16*10 нитей/см².

Технические характеристики:

Сырье: PTAD.
Цвет: прозрачный.
Диаметр нитей: 252 мк.
Коэффициент вариации: 3.3%.
Вес: 140 г
Светопропускание: 76%
Гарантия: 5 лет на юго-западе Испании.
Прозрачность: 37.9%.
Пропуск воздуха: 42.8%
Диаметр пор: 255.8 мк.

СИСТЕМА ПОДДУВА МЕЖПЛЕНОЧНОГО ПРОСТРАНСТВ

Система поддува состоит из:

Электрический воздушный компрессор 0,75
кВт (1800 м³/ч) на теплицу
ПВХ трубы
Соединения
Обратные клапаны
Предохранительные щитки
Аксессуары

СИСТЕМА ЗАШТОРИВАНИЯ

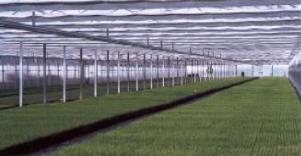

ГОРИЗОНТАЛЬНЫЙ ШТОРНЫЙ ЭКРАН

Энергосберегающий экран закрытого типа SLS 50 HARMONY (50% затенения, 45% энергосбережения) для размещения в горизонтальной позиции в производственных зонах и рассадном отделении.
В дневное время экран SLS HARMONY отражает солнечный свет и защищает теплицу от перегрева. Белые полоски экрана также обеспечивают высокий уровень рассеивания света, в результате чего свет попадает на растения с разных сторон и под разными углами, стимулируя его рост. В ночное время экран помогает сохранить тепло, поддерживая равномерную температуру и сохраняя энергию. Более равномерная температура минимизирует образование росы на растениях, снижая риск грибных заболеваний.

СИСТЕМА ПРИВОДА ШТОРНОГО ЭКРАНА

Зубчатые рейки и приводные валы.
Толкающие валы.
Нейлоновые струны-направляющие, по которым движется шторный экран.
Крючки.
Ролики.
3 мотор-редуктора с двойными концевыми выключателями.
Электрощит для каждого двигателя.

Требования к гарантийному и послегарантийному обслуживанию

Гарантийный срок на поставляемое оборудование и отдельные механизмы составляет не менее 12 месяцев с даты ввода в эксплуатацию, на некоторые виды оборудования – до 5 лет.
Гарантийное и послегарантийное обслуживание оговаривается в договоре и не ограничено по времени.
По желанию заказчика возможно подписание договора на техническое и агрономическое сопровождение.
Все поставляемое оборудование сопровождается техническими паспортами завода-изготовителя и техническим переводом инструкции по установке и эксплуатации.
Товары и оборудование, нуждающиеся в обязательном сертификате соответствия и качества, сопровождаются таковыми.
Для оборудования, требующего технического обслуживания, предоставляется регламент проведения данных работ.

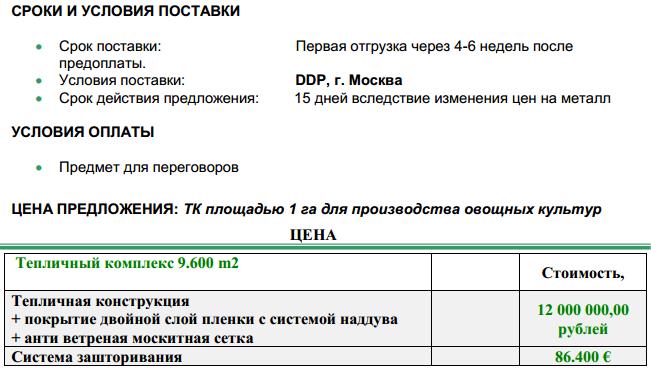

ЦЕНЫ И ДРУГИЕ УСЛОВИЯ

Более точно стоимость и комплектность поставки может быть определена только после выполнения проекта по техническому заданию заказчика.
Настоящее предложение является предварительным и может потребовать корректировки при уточнении технического задания и выполнении проекта.

В цену не включено:
