Спектрофотометр ''Спектр''(ФАР)

Описание

Назначение прибора Спектрофотометр ''ТКА-Спектр''(ФАР)

Прибор предназначен для измерения абсолютного спектрального распределения ис­точников ОИ в видимой области в диапазоне от 400 до 790 нм, измерения энергетической освещенности (облучённости) и плотности фотосинтетического фотонного потока PPFD в мкмоль/с/м².

Основные технические данные и характеристики прибора Спектрофотометр ''ТКА-Спектр''(ФАР)

Конструкция прибора Спектрофотометр ''ТКА-Спектр''(ФАР)

В мировой практике было принято соглашение, которое позволяет нам определить и измерить ФАР облучённость как падающий квантовый поток в диапазоне  от 400 до 700 нм  без привлечения каких-либо экспериментальных реакций растений. Для количественного перехода от единиц энергетической мощности к единицам светимой мощности используем стандартное выражение (см. "Светотехнические измерения"  М.Г. Козлов, К.А. Томский, с.37).

Нормативные документы прибора Спектрофотометр ''ТКА-Спектр''(ФАР)

ГОСТ Р 57671-2017 Приборы облучательные со светодиодными источниками света для теплиц. Общие технические условия.
ПНСТ 211-2017 Облучение растений светодиодными источниками света. Методы измерений.

Конструкция входного объектива включает косинусный корректор. Апертура косинусного корректора составляет 180о и позволяет исключить ряд проблем оптико-геометрического согласования. Дополнительно прибор комплектуется косинусным корректором-ослабителем. Прямые измерения в двух режимах.

Спектрофотометр ''ТКА-Спектр''(ФАР) является прямо отсчётным устройством с выводом зональных значений облучённости на дисплее в мВт/м2 и квантовой эффективности PPFD в мкмоль/с/м² в четырех зонах B/G/R/FR (синий, зелёный, красный, ближний красный).

Интерфейсная часть ПО (freeware) Спектрофотометр (@ M' Windows) служит для отображения принимаемых данных как в табличном, так и в графическом виде, сохранения результатов измерений.

Электрические данные прибора Спектрофотометр ''ТКА-Спектр''(ФАР)

Требования безопасности — по ГОСТ Р 52319-2005.
Дисплей: жидкокристаллический LCD – 2 строки по 16 символов.
Протокол: Оригинальный открытый цифровой протокол.
Питание: NiMH аккумуляторная батарея 6HR61 8,4 В, 170 ÷ 250 мАч.
Зарядное устройство: сетевой адаптер АС-220-Si-20-24-500.

Механические данные прибора Спектрофотометр ''ТКА-Спектр''(ФАР)

Температура хранения                                                               +5…40°C (в сухом состоянии)
Масса прибора с источником питания, кг, не более                 2,0
Соединительные кабели                                                             12 жильный в экране, 1,2 м (L)
Габаритные размеры:  БОС 165(L)x85(B)x35(H) мм; ОЭБ 240(L)х72(B)х65(H) мм; БП 75(L)x46(B)х70(H) мм.
На нижней стороне ОЭБ расположена фотометрическая гайка (резьба на 1/4 дюйма) для крепления ОЭБ на штативе.

Область применения прибора Спектрофотометр ''ТКА-Спектр''(ФАР)

Прибор хорошо себя зарекомендовал при исследованиях на этапе конструирования новых светодиодных тепличных фотоламп.

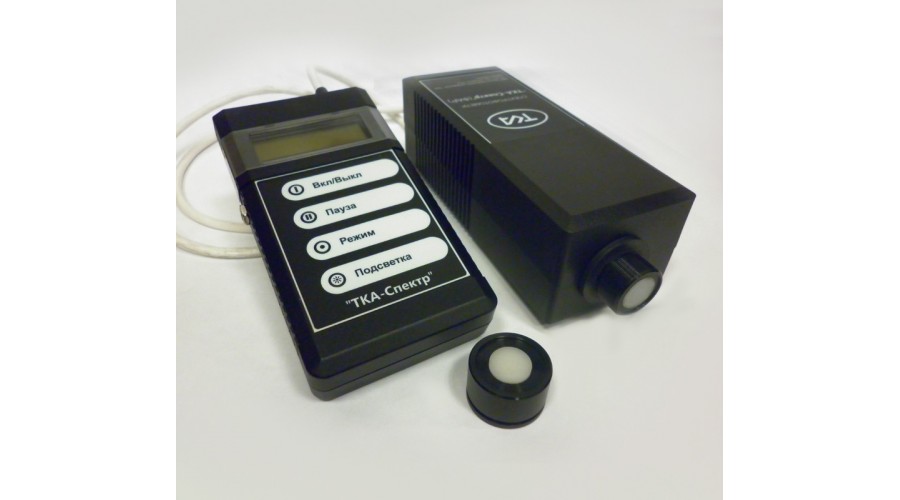

Комплектация прибора Спектрофотометр ''ТКА-Спектр''(ФАР):

- Спектрофотометр ''ТКА-Спектр''(ФАР)
- Косинусный корректор-ослабитель
- NiMH аккумуляторная батарея (типоразмер «Крона», 6F22, 8.4V)
- Адаптер для зарядки аккумуляторной батареи
- Кабель связи с ПК (USB Am-Bm)
- Диск с программным обеспечением
- Руководство по эксплуатации
- Паспорт
- Сумка для прибора
- Транспортная тара
